進行貼片焊接有效的方式是拖焊，如果熟悉了拖焊，基本上就可以使用一把烙鐵+松香完成所有貼片的焊接。
工欲善其事，必先利其器。焊接貼片最好使用斜口的扁頭烙鐵，考慮防靜電的實際要求，建議使用焊臺。

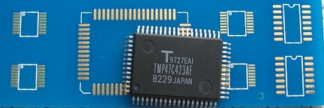

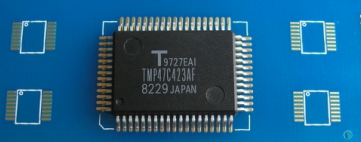

首先把貼片元件平放在焊盤上

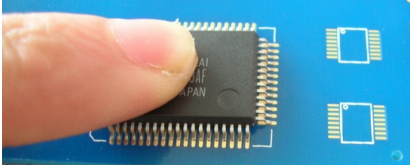

對準引腳和焊盤后用手壓住

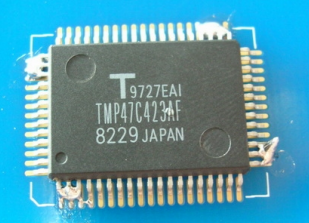

使用融化的焊錫隨意焊接元件的數(shù)個引腳來固定元件
固定好后在元件引腳的頭部均勻的焊上焊錫
四周全部焊上焊錫
接下來就是拖焊的重點：把PCB斜放45度，使元件引腳上的焊錫在融化的情況的下可以順勢往下流動

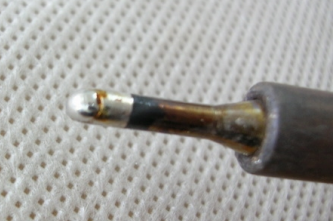

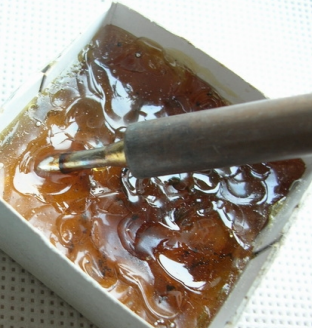

把烙鐵頭放入松香中，甩掉烙鐵頭部多余的焊錫
把粘有松香的烙鐵頭迅速放到斜著的PCB頭部的焊錫部分

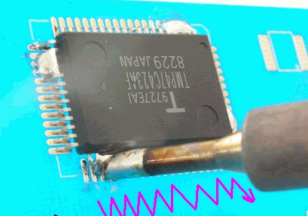

接下來的動作將是個拖焊的核心：使烙鐵按照品紅線的方式向右迅速移動。如果過程中焊錫過多可以再次把烙鐵頭浸入松香后甩掉多余的焊錫，重復開始的動作

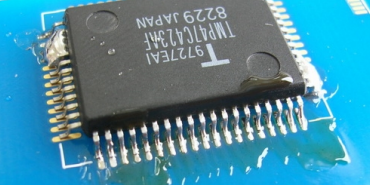

重復以上動作后達到以下效果
其他引腳使用同樣的方法

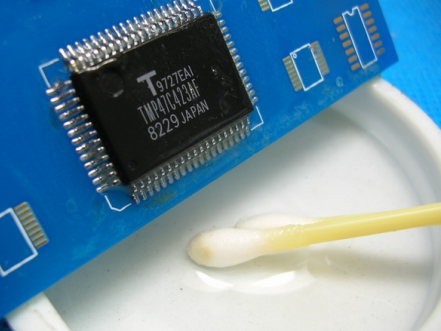

用酒精清洗表面多余的松香

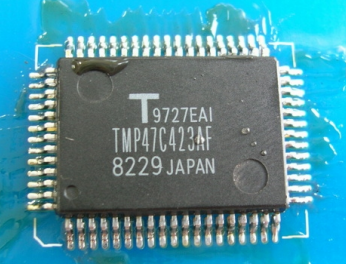

最終的效果
