4600故障案例——TE0-300加樣臂故障
更新時間: 點擊:9903 所屬欄目:經驗分享 Update Time: Hits:9903 Belong Column:故障代碼:TE0-300
故障描述:uS加樣載架初始化原位—無標記移位
報警時機:初始化過程中加樣臂X軸方向移動過程中
處理過程:

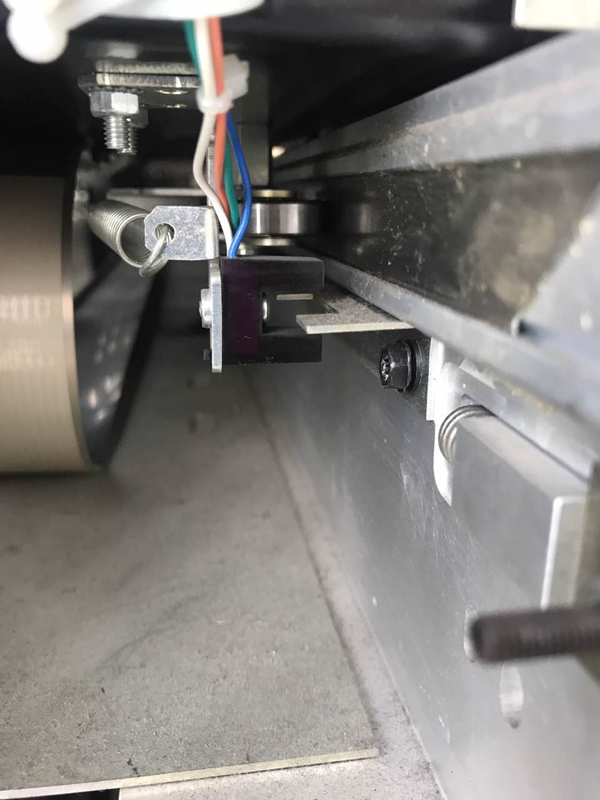

1. 檢查傳感器未見明顯異物,進行清潔

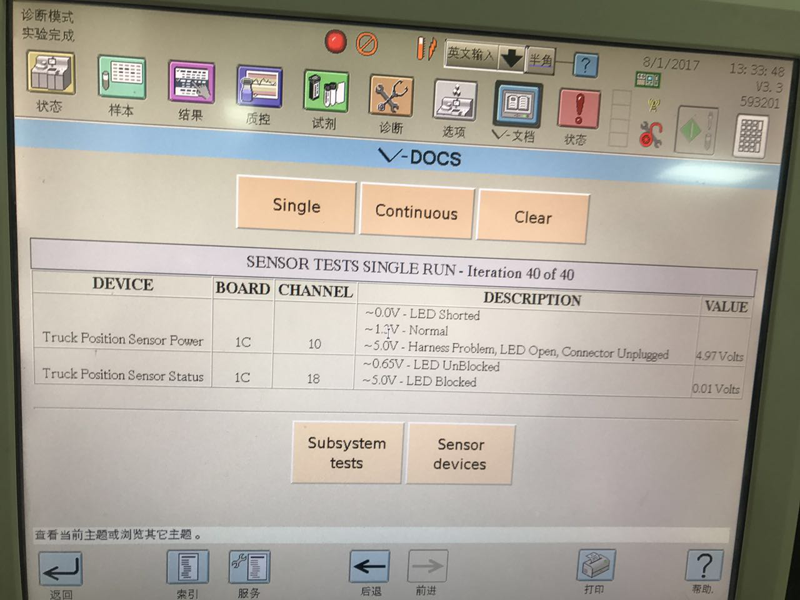

2. 檢查傳感器信號讀取狀態,異常

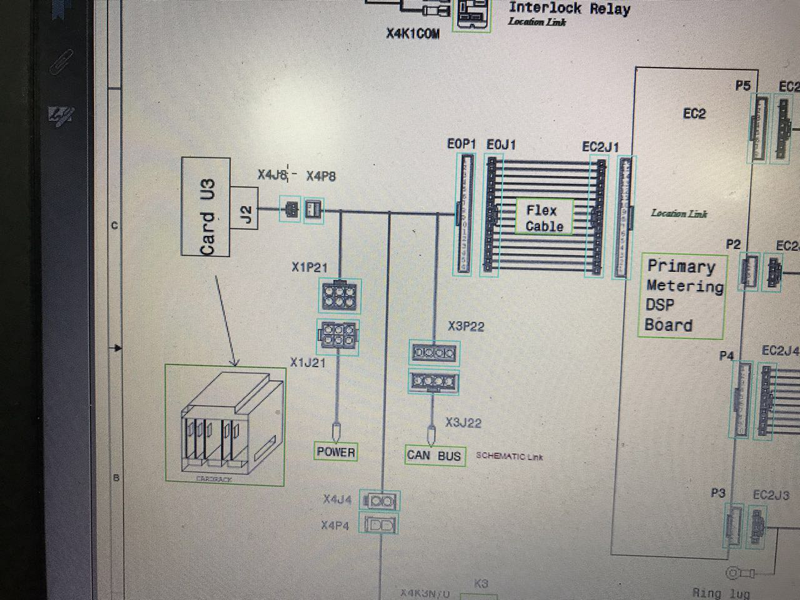

3. 查閱電路圖資料

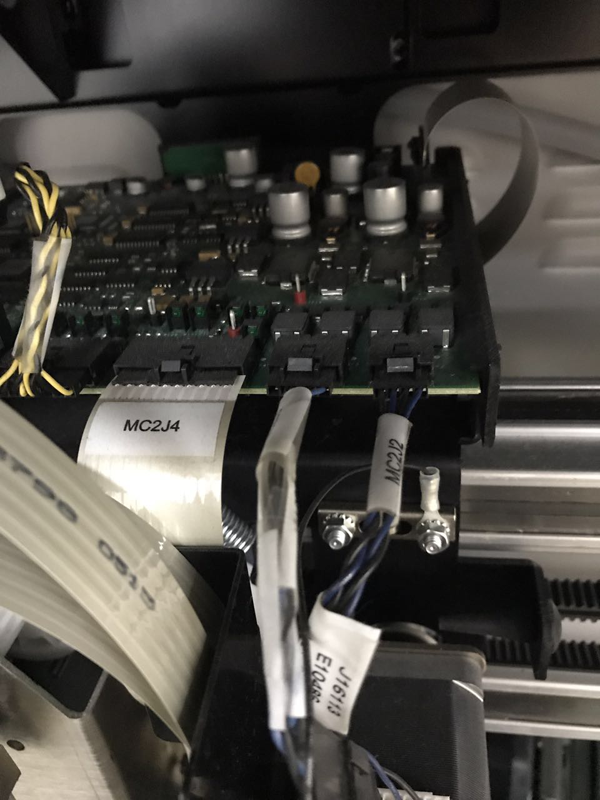

4. 對調左右臂加樣頭DSP電路板,無效

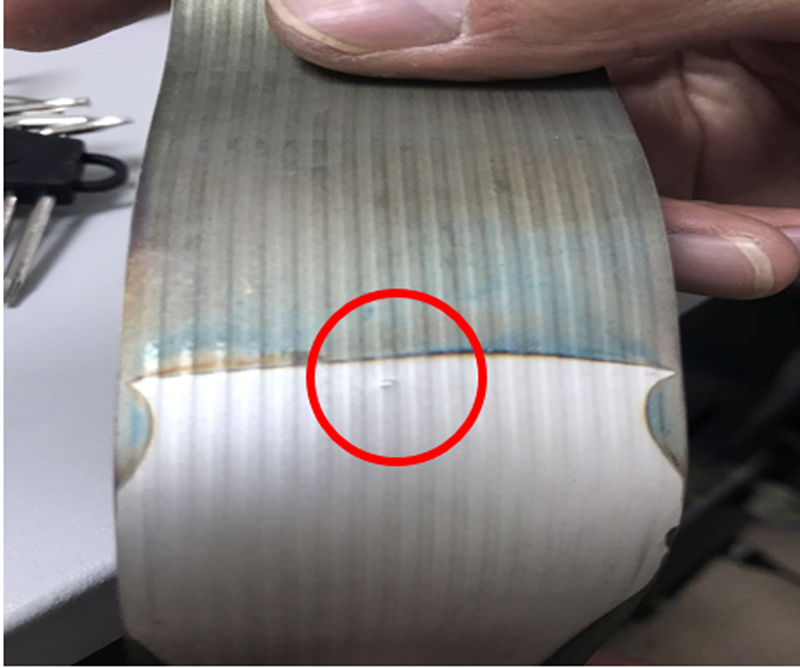

5. 檢查排線發現排線上存在突出點,移動加樣頭過程中突出點與金屬機架接觸導通接地,導致信號傳輸有問題

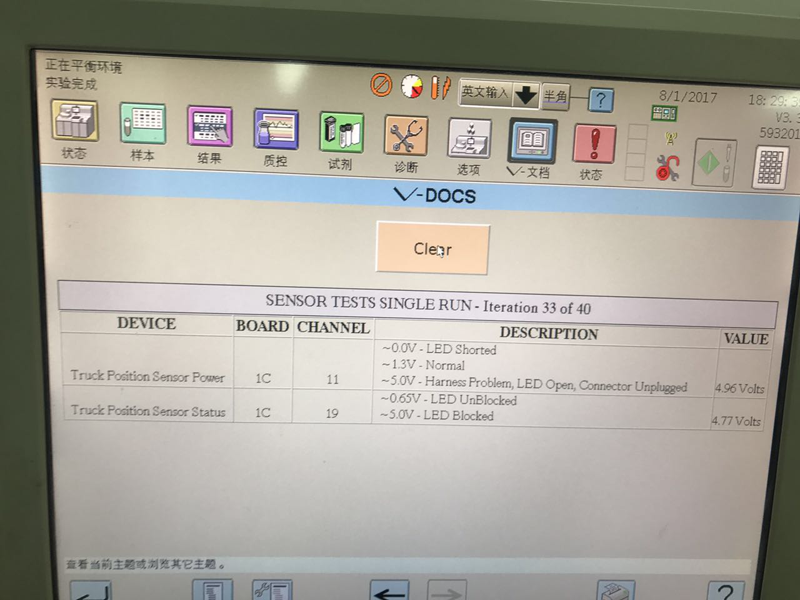

6. 絕緣處理后,測試正常
提示:
在逐一排查故障點時應該更加細致
熟練掌握軟件內部功能,并能靈活運用
理清維修思路,少走彎路
